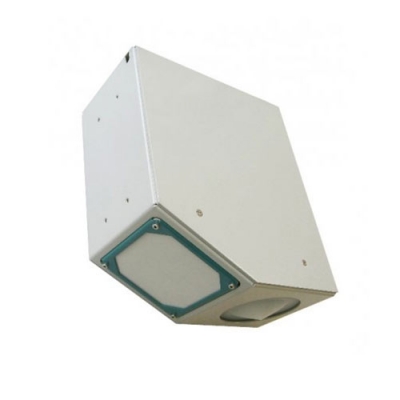

用途：RQ-30 / RQ-30A非接觸式流量計利用雷達技術對開闊河流進行非接觸式流量測量，用于連續測量具有已知橫截面輪廓的河流、明渠和運河的流量。該傳感器使用雷達技術來測量速度、水位和流量。它無需在水中進行結構工作即可實現可靠的非接觸式測量。
特點：
?非接觸式免維護測量系統
? 在水中不需要結構工作
? 洪水不會對系統造成威脅
? 低功耗可使用太陽能電池進行操作
? 流向識別
? 測量范圍0.08-16m/s（取決于流量條件）
? 識別滯后效應
? 逆流測量
? 即使在雜草生長盛行的地方傳感器也不受濁度影響的情況下也能測量
? 在潮水中測量
? 自動角度測量
? 可選 (RQ-30a)：4-20mA的模擬輸出
技術參數：
常規參數 | |
尺寸和重量 | 338mm×333mm×154mm/5.4kg |
防護等級 | IP67 |
電源 | 6-30v，12V待機功耗約1毫安；主動運行約140mA |
工作溫度 | -35—60℃ |
保護 | 過壓保護、逆功率保護、雷擊保護 |
水位測量 | |
測量范圍 | 0—15m標準版/0—35m擴展版 |
分辨率 | 1mm |
雷達頻率和張角 | 26GHz（K波段） |
速度測量 | |
測量范圍 | 0.08—16m/s（取決于流量條件） |
精度 | +/-0.01m/s；+/-1%滿量程 |
測量持續時間 | 5-240秒 |
測量間隔 | 8秒-5小時 |
測量頻率 | 24 GHz（K波段） |
雷達開啟角度 | 12° |
到水面的距離 | 0.50-35 m |
必要的最小波高 | 3mm |
自動垂直角度補償精度和分辨率 | +/- 1°；+/- 0.1° |
模擬輸出(RQ-30a) | 4x4輸出，-20mA，用于水位、流速、流量 |
