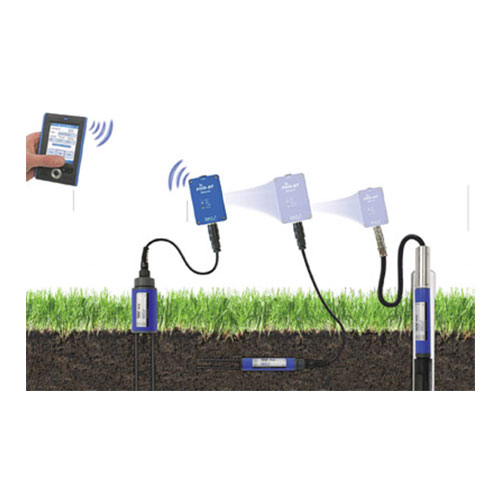

用途：PICO-BT便攜式土壤剖面水分速測儀用于測量剖面土壤的體積含水量和電導率，測量剖面的深度和選購的預埋探管相關，最大可以達到3米,可以充分滿足用戶對土壤表層不同深度的測量要求。
測量原理：
基于TDR時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。測量時，金屬波導體被用來傳輸TDR信號，工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸?shù)讲▽?dǎo)體的末端后又反射回發射源。傳輸時間在10ps-2ns間。廠家發明了這種測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。
特點：
·基于TDR時域反射技術；
·可以直接測量土壤或其他介質的介電常數；
·儀器可以檢測到小至3ps的時間信號；
·多種型號傳感器和配件供選擇；
·建立了時間采樣的方法，從而使得土壤水分的測量變得更為準確和方便；
·無線傳輸，簡單方便、快捷。
技術規格：
PICO-BT藍牙通訊模塊： | ||
用于PICO-探針和智能手機之間的藍牙通信。包括電池、充電器和軟件。PICO-BT是一個接口模塊，不能存儲測量數據! | ||
操作系統 | Windows Mobile ? 6.0 Microsoft ? Windows XP ? Microsoft? Windows 10? Linux Kernel Version >= 2.6 Android >= 2.6 Mac OS X Version >= 10.100 | |
功能 | 實現無線通訊，同時給探頭進行供電 | |
尺寸 | 98×63×36毫米 | |
重量（含存儲電池） | 約230克 | |
藍牙通訊 | Bluetooth 2.0協議，工作范圍：最遠10m | |
工作溫度 | 20℃~+70℃ | |
充電溫度 | 10℃~+50℃ | |
充電電壓 | 額定值。12V，最大。15V，最小。12V | |
供電 | 1000mAh Ni-MH電池（4x1.2V），約2h充滿電，滿電測量次數大于1500次 | |
適合的探頭 | PICO64，PICO32，PICO-IPH | |
PICO IPH T3/44探頭 | ||
| ||
測量參數 | 土壤體積含水量、土壤電導率 | |
供電 | 7~24V DC | |
電量消耗 | 100mA @ 12V/DC，測量的時候持續 2~3秒 | |
測量范圍 | 0~100%體積含水量 | |
測量精度（0~6dS/m） | ±2%（0~40%），±3%（40~70%），±0.3%（重復性精度） | |
測量精度（6~15dS/m） | ±3%（0~40%），±4%（40~70%），±0.5%（重復性精度） | |
測量精度（大于15dS/m） | —— | |
測量體積 | 3.0L（180mm×Ф150mm） | |
工作溫度范圍 | -15℃~+50℃（可定制其他溫度量程） | |
探頭主體材質 | 密封防水PVC (IP68) | |
探頭主體尺寸 | 220 x ?37mm | |
IPH傳感器頭尺寸 | 260 x ?32mm | |
探針長度(波導) | 標準180mm | |
輸出接口 | RS485 | |
可選1（PICO-BT和TRIME-HD） | 3.5米電纜帶7針母口 | |
可選2（IMP-BUS） | —— | |
可選3（裸線） | —— | |
校準數據 | 內置標準校準曲線適用于常規土壤，可針對特定的土壤類型進行校準，可存儲15條用戶定制校準曲線 | |
應用文獻：
[1] 李笑吟，畢華興，等.TRIME-TDR土壤水分測定系統的原理及其在黃土高原土壤水分監測中的應用[J].中國水土保持科學，2005，3(1):112-115
[2] 畢華興，劉鑫，李俊，等. 晉西黃土區土壤水分空間異質性的地統計學分析[J]. 北京林業大學學報，2006，28(5):59-66.
[3] 王振華，呂德生，等. 新疆棉田地下滴灌土壤水鹽運移規律的初步研究[J]. 灌溉排水學報，2005，24(5):22-28
